메모리 하이로거 및 센서류
모델명
LR8431-20 외
제조사/제조국
HIOKI 외 / 일본 외
도입일자
2022-12-12
설치장소
본원
담당자 연락처
053-819-3178
키워드
힘 측정, 토크 측정, 압력 측정, 회전 속도 측정, 온도 측정
주요 사양

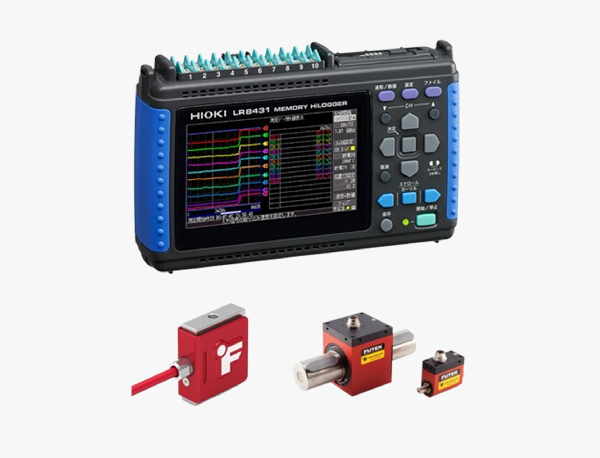

  • 메모리 하이로거 (HIOKI LR8431-20)
  • ㆍ 4.3" 컬러 디스플레이 탑재로 그래프까지 동시 표시 가능
  • ㆍ 정확도 : 전압 0.1 %FS / 온도 K-type 기준 : ± 1.5 ℃
  • ㆍ 샘플링속도 : 전 채널 10 ms 고속 샘플링

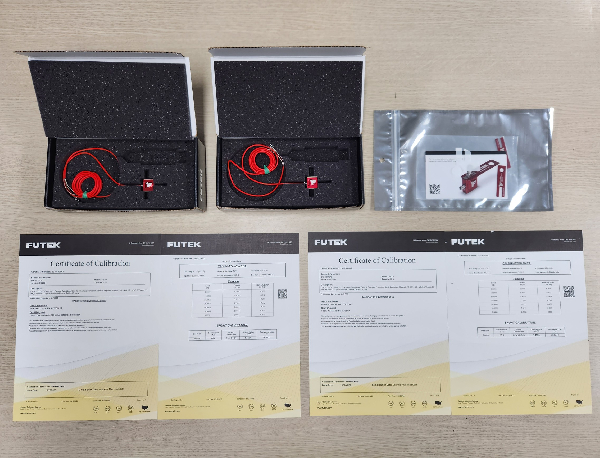

  • 로드셀 (FUTEK LSB201)
  • ㆍ 용량 : 50 lb / 222.411 N
  • ㆍ 취부나사 : M3 × P0.5
  • ㆍ 사이즈 (in) : 0.75 × 0.65 × 0.3

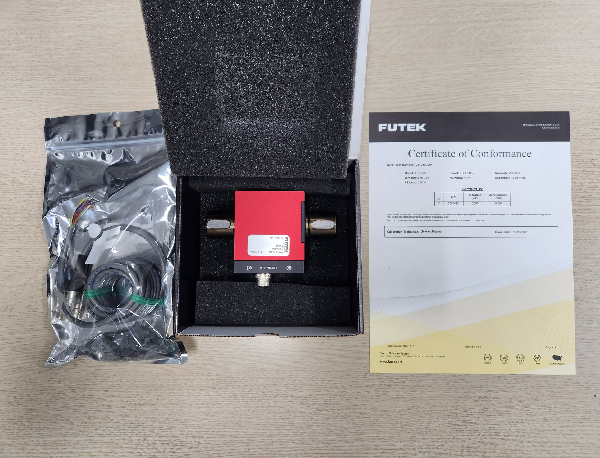

  • 토크센서 (FUTEK TRS605)
  • ㆍ 용량: 200 Nm
  • ㆍ 센서타입: Rotary, 취부방법: Shaft바
  • ㆍ IP등급: IP40
용도
ㆍ 메모리 하이로거 : 다양한 센서를 활용해 계측데이터를 표시하고 메모리에 기록
ㆍ 로드셀 : 기계 장치나 재료에서 발생하는 힘 측정
ㆍ 토크 센서 : 측정하고자 하는 동력 전달 위치의 토크 및 회전수 측정
